Fundamentos da geometria plana

Geometria plana e modelo matemático

A geometria plana estuda objetos idealizados em uma superfície com comprimento e largura, mas sem espessura. Uma folha ajuda a imaginar um plano, porém tem bordas e espessura; o plano matemático se estende indefinidamente.

Também desenhamos pontos com pequenas marcas e retas com traços. Essas marcas são representações: o ponto matemático não possui dimensão, e a reta não tem largura.

Essa distinção evita conclusões baseadas na aparência. Um desenho sugere relações, mas são as definições, marcações e informações do problema que as garantem.

Ponto, reta e plano

Os três conceitos fundamentais são:

• ponto: indica uma posição e costuma ser nomeado por letra maiúscula, como $A$;
• reta: conjunto contínuo que se prolonga infinitamente em dois sentidos, geralmente nomeado por letra minúscula ou por dois de seus pontos;
• plano: superfície bidimensional ilimitada, nomeada por uma letra grega ou por três pontos não colineares.

Por dois pontos distintos passa uma única reta. Três pontos não colineares determinam um único plano.

Na notação $A\in r$, o ponto $A$ pertence à reta $r$. Já $B\notin r$ informa que $B$ não pertence a ela.

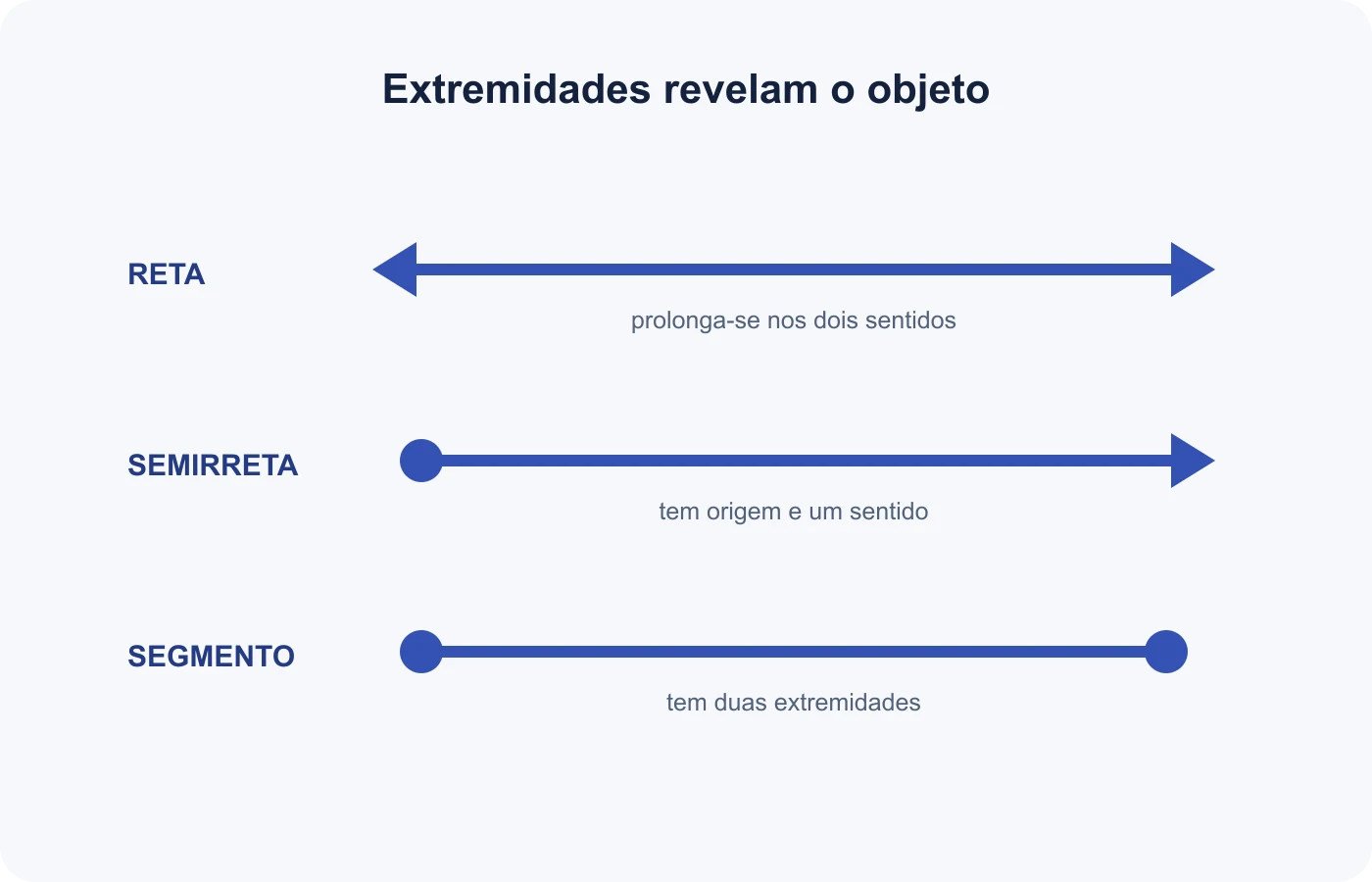

Reta, semirreta e segmento

Esses objetos podem ocupar o mesmo alinhamento, mas têm extensões diferentes.

Reta

A reta determinada por $A$ e $B$ é indicada por

$\overleftrightarrow{AB}.$

As duas setas mostram que ela continua indefinidamente nos dois sentidos. A ordem não altera a reta:

$\overleftrightarrow{AB}=\overleftrightarrow{BA}.$

Semirreta

A semirreta de origem $A$ que passa por $B$ é

$\overrightarrow{AB}.$

Ela inclui $A$ e se prolonga apenas no sentido de $B$. Aqui, a ordem importa: em geral,

$\overrightarrow{AB}\ne\overrightarrow{BA}.$

Segmento de reta

O segmento com extremidades $A$ e $B$ é

$\overline{AB}.$

Ele contém os pontos entre as duas extremidades e possui comprimento finito. Como objeto geométrico,

$\overline{AB}=\overline{BA}.$

O comprimento pode ser escrito como $AB$. Assim, $\overline{AB}$ representa o segmento, enquanto $AB=5\text{ cm}$ informa sua medida.

Pontos colineares

Pontos são colineares quando pertencem à mesma reta. Se $A$, $B$ e $C$ aparecem nessa ordem, com $B$ entre $A$ e $C$, então:

$AB+BC=AC.$

Exemplo

Se $AB=7\text{ cm}$ e $BC=4\text{ cm}$, então

$AC=7+4=11\text{ cm}.$

Se $AC=18\text{ cm}$ e $AB=11\text{ cm}$, então

$BC=18-11=7\text{ cm}.$

A igualdade depende de $B$ estar entre $A$ e $C$. Não basta que as três medidas apareçam no problema.

Ponto médio

O ponto $M$ é o ponto médio de $\overline{AB}$ quando satisfaz duas condições:

1. $M$ pertence ao segmento $\overline{AB}$;
2. $AM=MB$.

Consequentemente,

$AM=MB=\frac{AB}{2}.$

Se $AB=26\text{ cm}$, então $AM=MB=13\text{ cm}$. A igualdade das distâncias, sozinha, não basta: o ponto também deve estar no segmento.

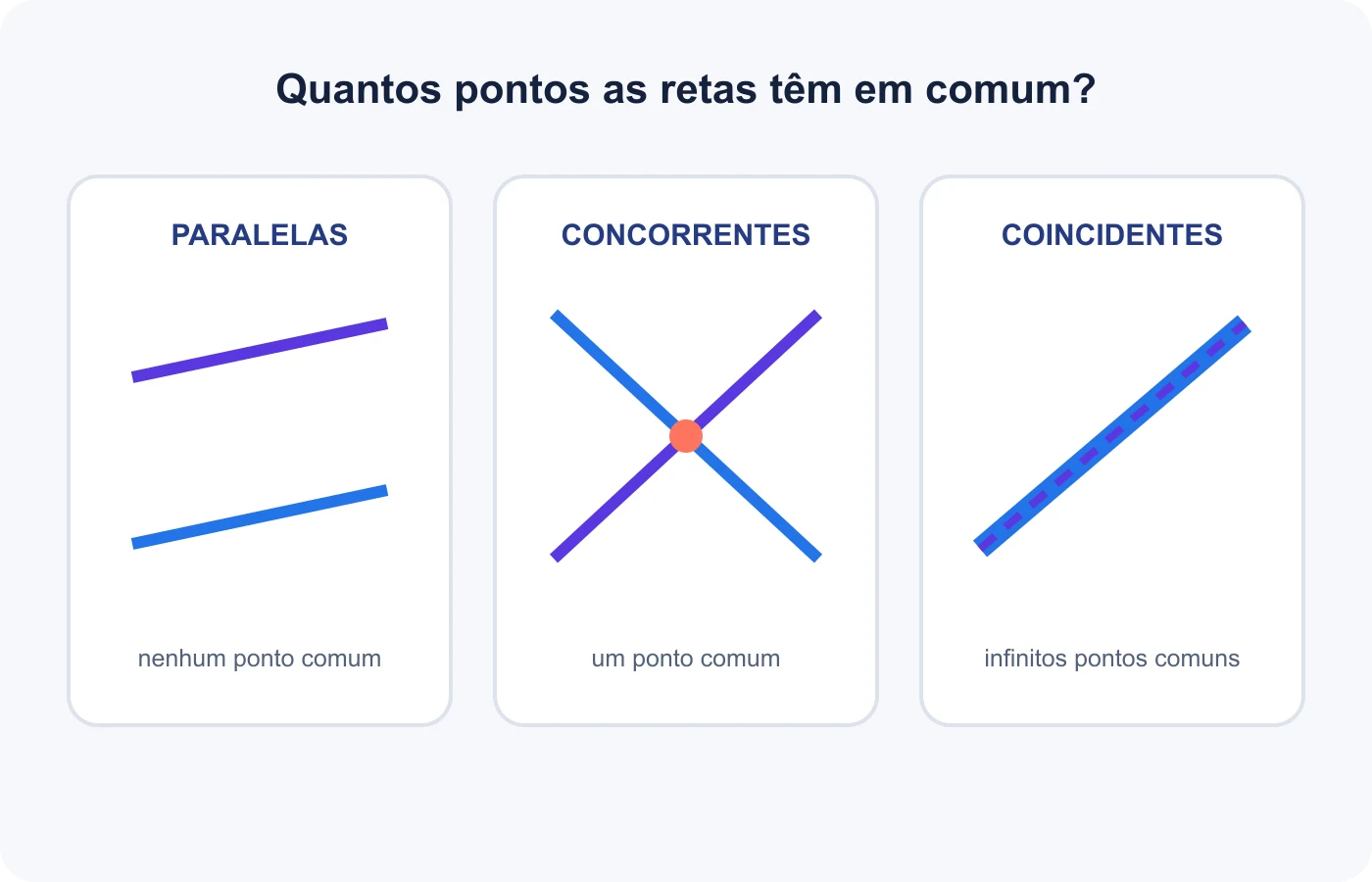

Posições relativas de duas retas no plano

Duas retas distintas no mesmo plano podem ser:

• concorrentes: possuem exatamente um ponto em comum;
• paralelas: não possuem ponto em comum.

Se todos os pontos de uma reta também pertencem à outra, elas são coincidentes: são duas denominações para a mesma reta e possuem infinitos pontos comuns.

Retas perpendiculares são um caso particular de concorrentes: formam quatro ângulos retos. A medição e as relações angulares serão aprofundadas em Ângulos, o próximo conteúdo.

Posição	Pontos comuns	Símbolo usual
Paralelas distintas	nenhum	$r\parallel s$
Concorrentes	um	$r\cap s=\{P\}$
Coincidentes	infinitos	$r=s$

Interseção de objetos

A interseção reúne somente os pontos que pertencem simultaneamente aos objetos analisados.

Se as retas $r$ e $s$ se cruzam apenas em $P$:

$r\cap s=\{P\}.$

Se os segmentos $\overline{AB}$ e $\overline{BC}$ têm apenas a extremidade $B$ em comum:

$\overline{AB}\cap\overline{BC}=\{B\}.$

A união reúne os pontos que pertencem a pelo menos um dos conjuntos. Ela é representada por $\cup$. A ideia conecta geometria e linguagem de conjuntos sem transformar esta página em um estudo completo de teoria dos conjuntos.

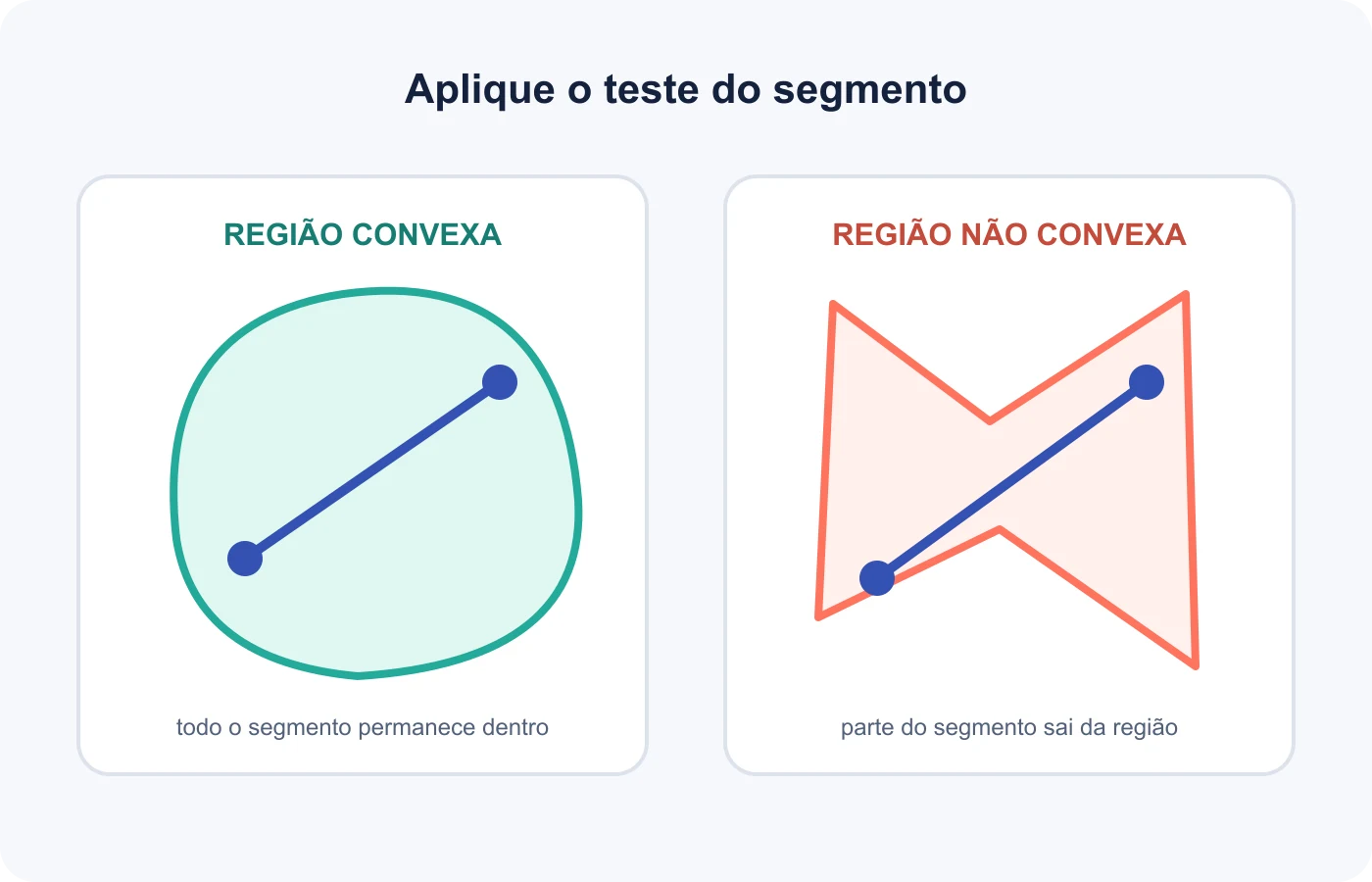

Região convexa e não convexa

Uma região é convexa quando, escolhidos quaisquer dois pontos nela, todo o segmento que os une permanece dentro da região. Se existir um par cujo segmento passe para fora, a região é não convexa.

Esse teste reaparecerá no estudo de polígonos. Ele deve ser aplicado a vários pares em uma justificativa geral; um único segmento interno não prova que toda a região é convexa.

Figuras abertas e fechadas

Uma linha fechada retorna ao ponto inicial e pode delimitar uma região. Uma linha aberta possui extremidades que não se encontram.

Ser fechada não significa ser polígono. Um círculo delimita uma região, mas não é polígono, pois sua fronteira não é formada por segmentos. A classificação de triângulos, quadriláteros e outros polígonos será aprofundada nas páginas próprias.

Dimensão e medida

Não confunda o objeto com sua medida:

• ponto: dimensão zero;
• segmento ou curva: uma dimensão, associada a comprimento;
• região plana: duas dimensões, associadas a área.

Comprimento é expresso em unidades lineares, como centímetros. Área usa unidades quadradas, como centímetros quadrados. Revise Unidades de medida e conversões ao trocar escalas ou unidades.

Perímetro e área dependem dessas distinções, mas seus cálculos ficam reservados ao conteúdo específico para evitar repetição.

Construções e instrumentos

Régua, esquadro e compasso ajudam a representar relações:

• a régua traça segmentos e pode medir comprimentos;
• o esquadro auxilia na construção de perpendiculares;
• o compasso transporta distâncias e desenha circunferências.

Uma construção geométrica não deve depender apenas de “parecer correto”. Marcas iguais indicam comprimentos iguais; setas padronizadas podem indicar paralelismo; o pequeno quadrado em uma interseção indica perpendicularidade.

Como ler uma figura geométrica

1. Identifique pontos, retas, semirretas e segmentos.
2. Leia as letras na ordem indicada pela notação.
3. Separe o que está marcado do que apenas parece ocorrer.
4. Observe pertencimento, alinhamento e interseções.
5. Verifique se há medidas ou apenas relações.
6. Use definições antes de calcular.

Exemplo de interpretação

Considere $A$, $M$ e $B$ colineares, nessa ordem, com $M$ ponto médio de $\overline{AB}$ e $AM=3x-2$, $MB=x+8$.

Como $M$ é ponto médio:

$3x-2=x+8.$

$2x=10\Rightarrow x=5.$

Logo,

$AM=MB=13$

e

$AB=26.$

O cálculo algébrico usa Equação do primeiro grau, mas a igualdade nasce da definição geométrica de ponto médio.

Erros frequentes

• Tratar o ponto desenhado como um pequeno círculo com área.
• Acreditar que uma reta termina nas bordas da imagem.
• Confundir $\overline{AB}$ com $\overrightarrow{AB}$.
• Ignorar que a ordem das letras muda a origem da semirreta.
• Somar segmentos sem verificar a ordem dos pontos.
• Chamar retas coincidentes de paralelas distintas.
• Concluir perpendicularidade apenas pela aparência.
• Confundir segmento com seu comprimento.
• Usar unidade linear para área.
• Supor que toda figura fechada é polígono.

Síntese

• Ponto representa posição; reta, direção ilimitada; plano, ambiente bidimensional.
• Dois pontos distintos determinam uma única reta.
• Reta, semirreta e segmento diferem por origem, extremidades e prolongamento.
• Colinearidade indica pontos sobre a mesma reta.
• O ponto médio pertence ao segmento e divide seu comprimento em partes iguais.
• Retas coplanares podem ser concorrentes, paralelas distintas ou coincidentes.
• Interseção reúne pontos comuns; união reúne pontos de pelo menos um objeto.
• Convexidade é verificada pelo segmento entre pares de pontos.
• O desenho representa o modelo, mas não substitui definições e marcações.

Próximos passos

O próximo conteúdo é Ângulos, que aprofundará abertura, medida, classificação e relações formadas por semirretas e retas.
