Geometria espacial: sólidos e planificações

Uma planificação de seis quadrados forma um cubo ao lado de prismas, pirâmide, cilindro, cone e esfera

A geometria espacial estuda objetos que possuem três dimensões e ocupam espaço. Além de reconhecer sólidos, é necessário compreender como suas superfícies se organizam, como representá-los no plano e como diferentes vistas ou cortes revelam informações que uma única imagem pode esconder.

Ideia central: um desenho plano é apenas uma representação do sólido. Para interpretar corretamente, relacione bases, faces, arestas, vértices, superfícies curvas e partes ocultas.

Do plano ao espaço

Figuras planas possuem duas dimensões, como comprimento e largura. Sólidos possuem uma terceira dimensão, que pode ser chamada altura, profundidade ou espessura conforme a orientação.

Quadrado é uma figura plana; cubo é um sólido.
Retângulo é uma figura plana; bloco retangular é um sólido.
Círculo é uma região plana; esfera é um sólido.

Uma face quadrada não é um cubo: ela é apenas uma das superfícies planas que podem limitar esse sólido. Para revisar ponto, reta, plano e região, consulte Fundamentos da geometria plana.

Sólidos geométricos

Um sólido geométrico é uma região tridimensional. Neste estudo introdutório, organizamos os sólidos em:

poliedros, cujas superfícies são formadas por polígonos;
corpos redondos, que possuem ao menos uma superfície curva.

Essa divisão descreve a geometria das superfícies. Um objeto real pode apenas se aproximar de um modelo: uma caixa lembra um prisma; uma lata lembra um cilindro; uma bola lembra uma esfera.

Poliedros

Um poliedro é limitado por um número finito de faces poligonais. Seus elementos são:

faces: polígonos que formam a superfície;
arestas: segmentos comuns a duas faces;
vértices: pontos onde se encontram arestas.

Uma aresta não é apenas uma linha visível no desenho. Algumas ficam ocultas pela perspectiva e costumam ser representadas com traço descontínuo.

Poliedros podem ser convexos ou não convexos. Em um poliedro convexo, o segmento entre quaisquer dois pontos do sólido permanece dentro dele. A relação de Euler apresentada adiante será usada nesse contexto.

Prismas

Um prisma possui:

duas bases poligonais congruentes e paralelas;
faces laterais em forma de paralelogramos;
arestas laterais que ligam vértices correspondentes das bases.

O nome vem do polígono da base:

prisma triangular;
prisma quadrangular;
prisma pentagonal;
prisma hexagonal.

No prisma reto, as arestas laterais são perpendiculares às bases e as faces laterais são retângulos. No prisma oblíquo, essas arestas são inclinadas e as faces laterais continuam sendo paralelogramos.

O cubo é um prisma quadrangular especial com seis faces quadradas congruentes. O paralelepípedo é um prisma cujas bases e faces laterais são paralelogramos.

Pirâmides

Uma pirâmide possui:

uma base poligonal;
faces laterais triangulares;
um vértice comum às faces laterais, chamado ápice.

Ela também recebe o nome da base: triangular, quadrangular, pentagonal e assim por diante.

Não confunda prisma e pirâmide:

Propriedade	Prisma	Pirâmide
bases	duas, congruentes e paralelas	uma
faces laterais	paralelogramos	triângulos
convergência	arestas laterais ligam bases	faces laterais chegam ao ápice

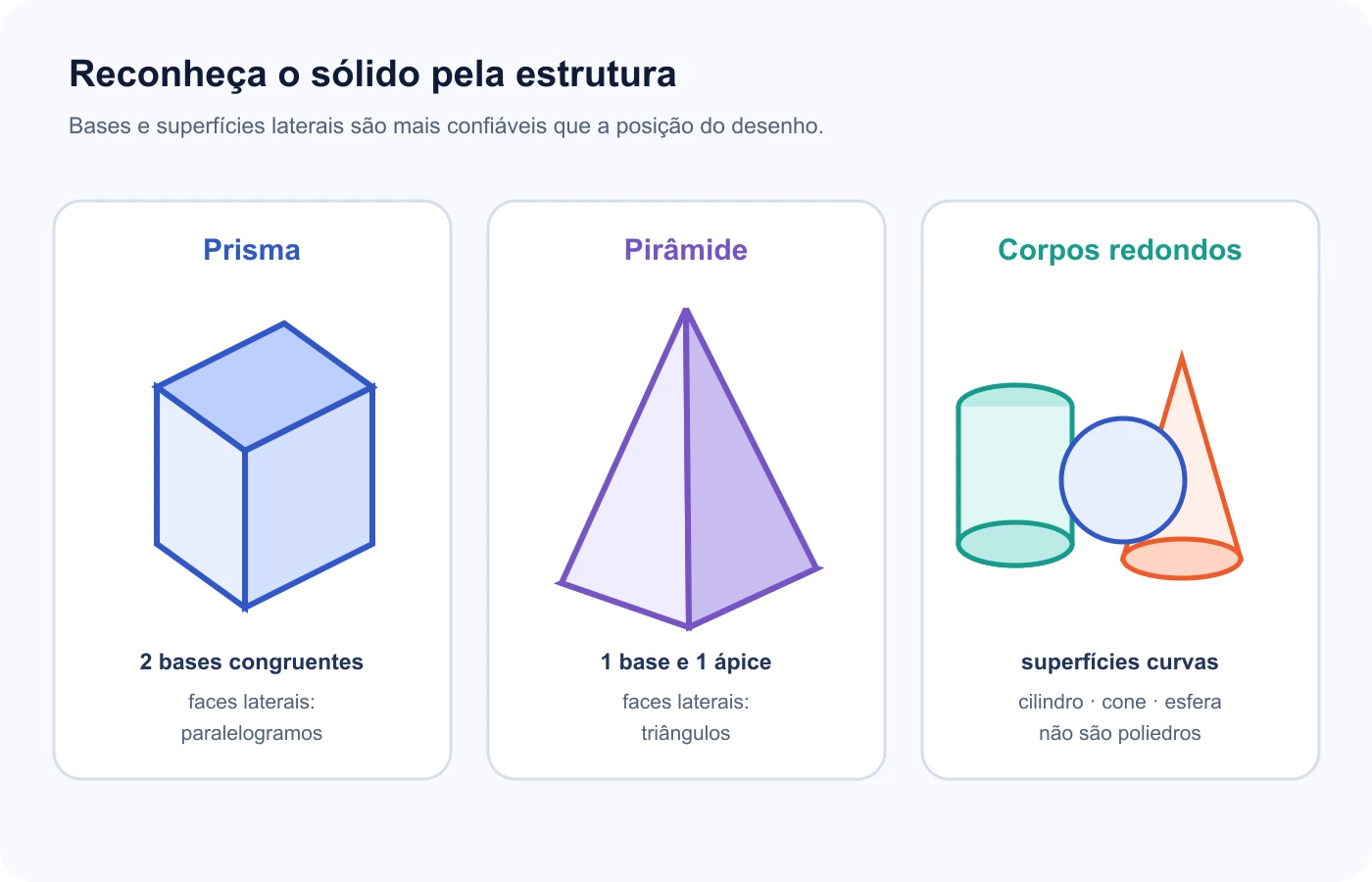

Prismas, pirâmides e corpos redondos são reconhecidos por suas bases e superfícies laterais

O formato aparente da “parte de cima” no desenho não determina a classe. Procure a estrutura completa.

Contando elementos de prismas

Se a base de um prisma possui $n$ lados:

$F=n+2,$

pois há $n$ faces laterais e duas bases;

$A=3n,$

pois há $n$ arestas em cada base e $n$ arestas laterais; e

$V=2n,$

pois cada base possui $n$ vértices.

Um prisma hexagonal, com $n=6$ , possui

$F=8,\qquad A=18,\qquad V=12.$

Contando elementos de pirâmides

Se a base de uma pirâmide possui $n$ lados:

$F=n+1,$

pois há $n$ faces laterais e uma base;

$A=2n,$

pois há $n$ arestas na base e $n$ arestas ligadas ao ápice; e

$V=n+1,$

pois os $n$ vértices da base se somam ao ápice.

Uma pirâmide pentagonal, com $n=5$ , possui

$F=6,\qquad A=10,\qquad V=6.$

Essas relações evitam depender de um desenho no qual partes podem estar ocultas.

Relação de Euler

Em todo poliedro convexo,

$\boxed{V-A+F=2},$

em que $V$ é o número de vértices, $A$ o de arestas e $F$ o de faces.

Para o prisma hexagonal:

$12-18+8=2.$

Para a pirâmide pentagonal:

$6-10+6=2.$

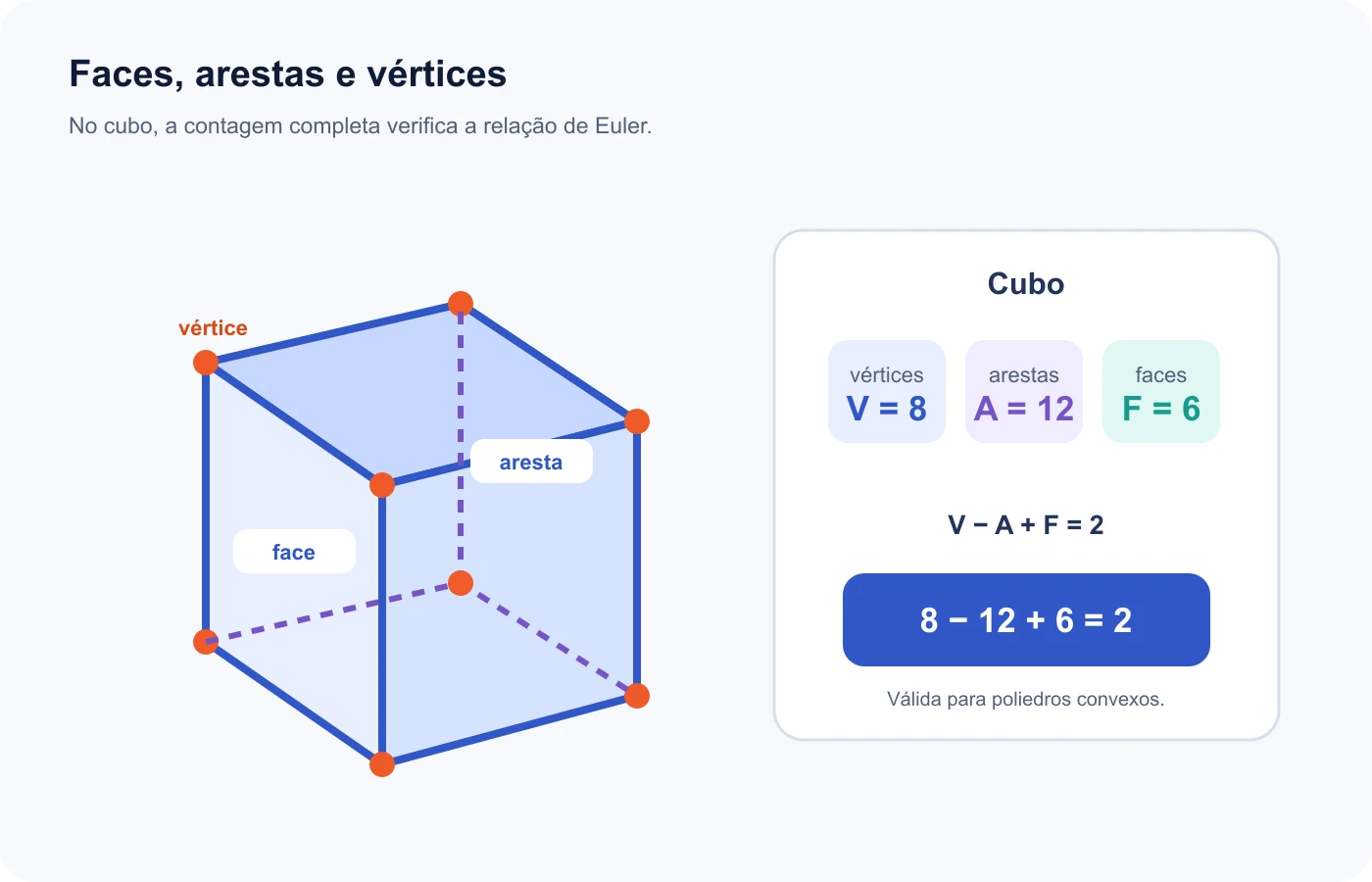

Faces, arestas e vértices de um cubo verificam a relação de Euler

A relação serve para conferir contagens ou encontrar um elemento desconhecido. Se um poliedro convexo tem 10 faces e 16 vértices:

$16-A+10=2$

$A=24.$

Não aplique essa fórmula automaticamente a cilindros, cones, esferas ou estruturas com furos.

Poliedros regulares

Um poliedro regular convexo possui faces formadas por polígonos regulares congruentes e a mesma organização de faces em cada vértice. Existem exatamente cinco:

Sólido	Faces	Formato das faces	Arestas	Vértices
tetraedro	4	triângulos equiláteros	6	4
cubo ou hexaedro	6	quadrados	12	8
octaedro	8	triângulos equiláteros	12	6
dodecaedro	12	pentágonos regulares	30	20
icosaedro	20	triângulos equiláteros	30	12

Ter faces regulares não basta se elas não forem todas congruentes ou se a organização variar entre vértices.

Corpos redondos

Os principais corpos redondos são:

cilindro: duas bases circulares congruentes e paralelas ligadas por uma superfície curva;
cone: uma base circular e uma superfície curva que converge para um vértice;
esfera: conjunto dos pontos do espaço cuja distância ao centro é menor ou igual ao raio; sua superfície não possui base.

Materiais escolares variam ao chamar bases e superfícies curvas de “faces” e contornos circulares de “arestas”. Aqui reservamos face, aresta e vértice para a estrutura poliédrica e descrevemos corpos redondos por bases, superfície curva, contornos e ápice.

Assim, não use a relação de Euler contando partes de um cilindro ou cone como se fossem poliedros.

As bases circulares retomam conceitos de Circunferência e círculo.

Planificações

Planificar um sólido é representar sua superfície no plano, como se algumas arestas fossem cortadas e as faces fossem abertas sem se sobrepor.

Uma planificação válida precisa:

conter todas as faces necessárias;
preservar seus formatos e medidas;
manter conexões que permitam a dobra;
fechar o sólido sem sobreposição nem lacuna.

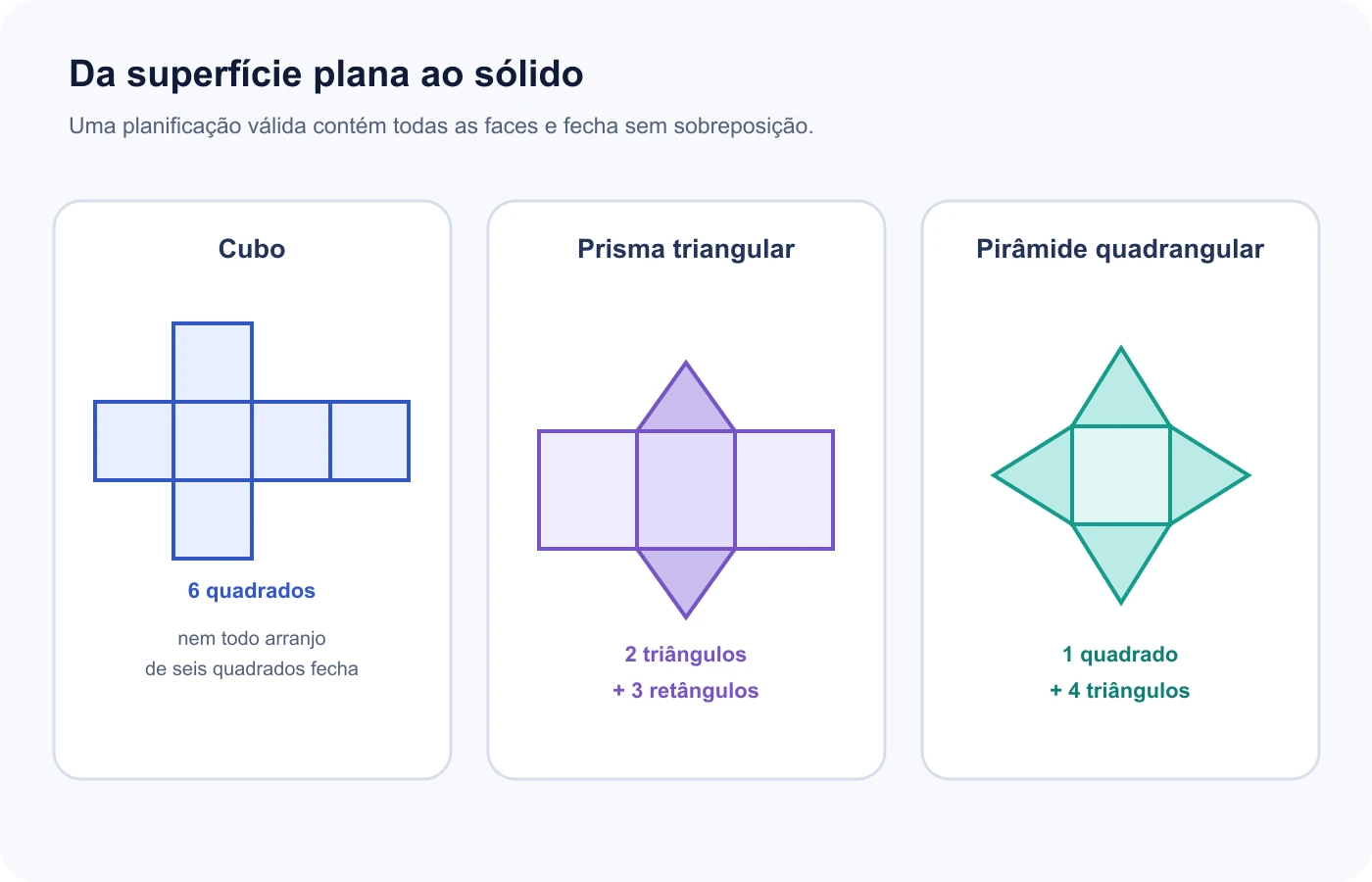

Planificações válidas relacionam todas as faces do cubo, prisma triangular e pirâmide às formas montadas

Um cubo precisa de seis quadrados, mas qualquer arranjo de seis quadrados não é necessariamente uma planificação válida. Durante a dobra, faces que deveriam ocupar posições distintas podem se sobrepor.

No prisma triangular, aparecem dois triângulos congruentes e três paralelogramos laterais. Na pirâmide quadrangular, aparecem uma base quadrilateral e quatro triângulos laterais.

Área da superfície e volume

A área da superfície mede quanto material cobre o sólido. Ela corresponde à soma das áreas das superfícies externas e usa unidades quadradas.

O volume mede o espaço ocupado ou a capacidade interna e usa unidades cúbicas.

Uma planificação ajuda a visualizar a área total; o preenchimento por cubos unitários ajuda a compreender volume. Não some medidas quadradas e cúbicas, pois representam grandezas diferentes.

As fórmulas, deduções e aplicações quantitativas estão em Áreas e volumes.

Vistas ortogonais

Uma vista ortogonal mostra o sólido observado perpendicularmente a uma direção:

vista frontal;
vista superior;
vista lateral.

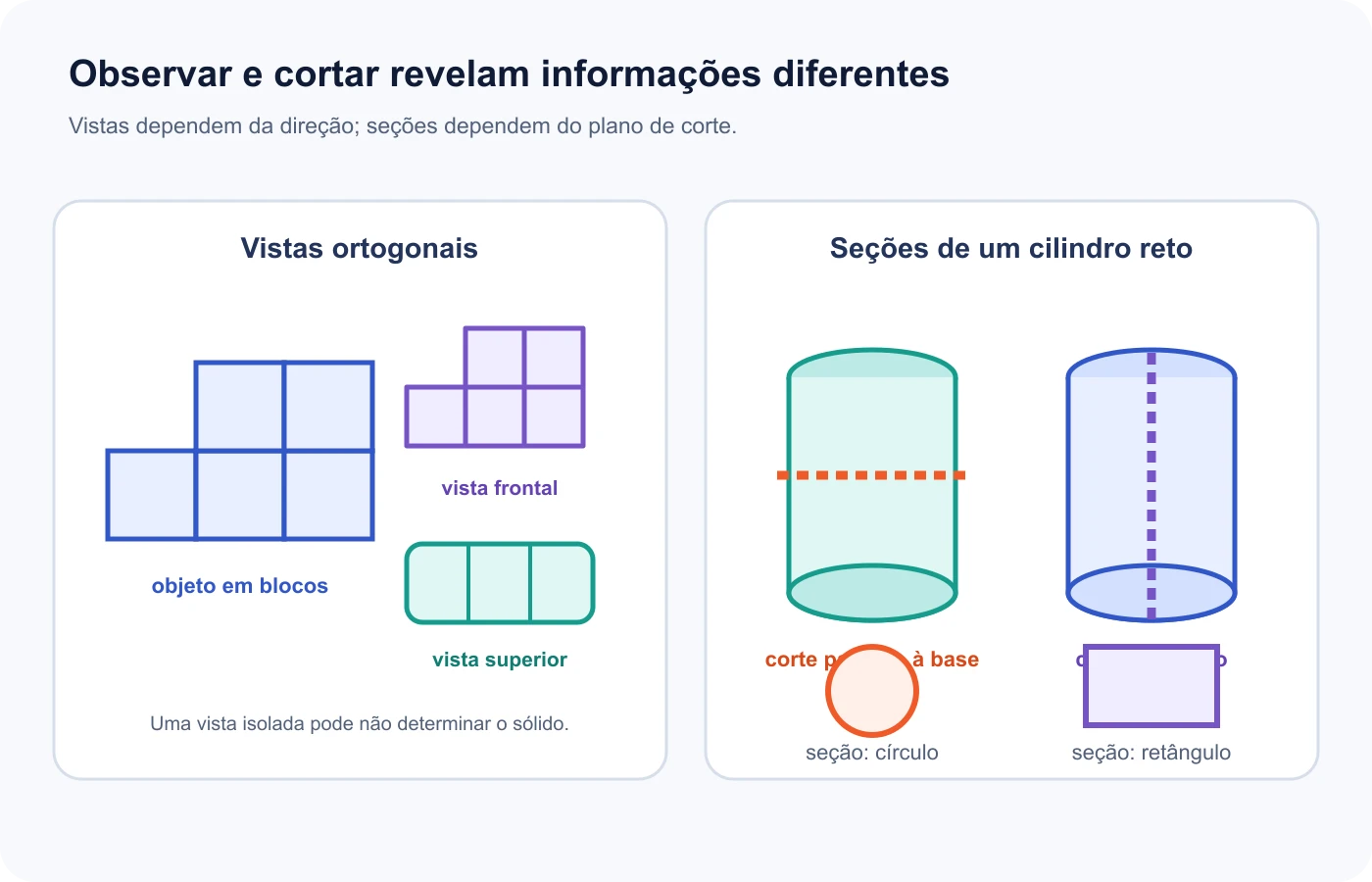

Vistas frontal, superior e lateral e diferentes seções planas revelam informações ocultas do sólido

Uma única vista pode ser insuficiente: sólidos diferentes podem produzir a mesma vista frontal. Combine as vistas e respeite alinhamentos, profundidades e partes ocultas.

Em pilhas de cubos, a vista superior mostra posições ocupadas, mas nem sempre informa quantos cubos estão empilhados em cada posição. Uma vista lateral ou uma indicação de alturas completa os dados.

Seções planas

Uma seção plana é a figura obtida pela interseção de um sólido com um plano.

Exemplos:

um corte paralelo à base de um prisma produz uma figura congruente à base;
um corte paralelo à base de uma pirâmide produz uma figura semelhante à base, geralmente menor;
um corte de cilindro paralelo às bases produz um círculo;
um corte de cilindro por um plano que contém seu eixo produz um retângulo, no cilindro reto;
qualquer corte plano de uma esfera, quando não vazio nem tangente, produz um círculo.

A seção depende da direção e da posição do plano. O mesmo sólido pode produzir figuras planas diferentes.

Diagonais e segmentos ocultos

Uma diagonal de face liga vértices não consecutivos da mesma face. Uma diagonal espacial liga dois vértices que não pertencem a uma mesma face.

No cubo, a diagonal espacial atravessa o interior. Ela não deve ser confundida com uma diagonal desenhada em uma face visível.

Problemas de diagonais espaciais podem ser resolvidos com aplicações sucessivas do Teorema de Pitágoras, mas o foco desta página é reconhecer o segmento correto.

Como o tema aparece em provas

As questões costumam envolver:

identificação de sólido pela base e pelas faces laterais;
contagem de faces, arestas e vértices;
uso da relação de Euler;
comparação entre prisma e pirâmide;
associação entre sólido e planificação;
identificação de planificação impossível;
interpretação de vistas frontal, superior e lateral;
contagem de cubos em empilhamentos;
reconhecimento de seções planas;
distinção entre área superficial e volume;
diagonais de faces e diagonais espaciais.

Girar o desenho não altera as propriedades do sólido. Base não significa necessariamente a face que aparece “embaixo” na página.

Exemplo integrado

Um poliedro convexo é uma pirâmide cuja base possui 8 lados.

Como $n=8$ :

$F=n+1=9,$

$A=2n=16$

$V=n+1=9.$

Conferindo Euler:

$V-A+F=9-16+9=2.$

Sua planificação terá um octógono e oito triângulos. O resultado combina classificação, contagem e representação plana.

Erros frequentes

Confundir figura plana com sólido.
Nomear prisma ou pirâmide por uma face lateral em vez da base.
Afirmar que uma pirâmide possui duas bases.
Tratar cilindro como prisma ou cone como pirâmide.
Contar apenas elementos visíveis na perspectiva.
Contar uma aresta compartilhada uma vez para cada face.
Aplicar Euler a qualquer objeto tridimensional.
Supor que seis quadrados em qualquer arranjo formam um cubo.
Confundir planificação com vista superior.
Acreditar que uma única vista determina sempre o sólido.
Misturar área superficial com volume.
Chamar toda diagonal desenhada de diagonal espacial.

Roteiro de resolução

Identifique se há superfícies apenas planas ou também curvas.
Localize e nomeie a base ou as bases.
Classifique o sólido pela estrutura, não pela orientação.
Em poliedros, conte faces, arestas e vértices sistematicamente.
Use as fórmulas em função de $n$ para prismas e pirâmides.
Confira poliedros convexos com $V-A+F=2$ .
Em planificações, simule quais faces se encontram após a dobra.
Em vistas e seções, registre a direção de observação ou corte.
Diferencie unidade quadrada de unidade cúbica.

Síntese para revisão

Sólidos têm três dimensões e ocupam espaço.
Poliedros possuem faces poligonais; corpos redondos têm superfície curva.
Prismas têm duas bases congruentes e paralelas; pirâmides têm uma base e um ápice.
Prisma de base $n$ -gonal: $F=n+2$ , $A=3n$ , $V=2n$ .
Pirâmide de base $n$ -gonal: $F=n+1$ , $A=2n$ , $V=n+1$ .
Em poliedros convexos, $V-A+F=2$ .
Planificação representa toda a superfície aberta no plano.
Vistas mostram o sólido de direções diferentes.
Seções planas dependem da direção e posição do corte.
Área superficial usa unidade quadrada; volume usa unidade cúbica.

Próximos passos

Continue em Áreas e volumes para calcular superfícies, volumes e capacidades de prismas, pirâmides, cilindros, cones e esferas. Depois, Geometria analítica relacionará pontos, distâncias e retas a sistemas de coordenadas.
